Многоэтажный жилой комплекс ул. Черняховского вл. 19
Автоматизированная система управления и диспетчеризации общеобменной вентиляции.
Системой автоматизации и диспетчеризации вентиляции обеспечивается:
- контроль температуры наружного воздуха, автоматическая смена режимов работы оборудования «Зима-Лето»;
- контроль и автоматическое поддержание заданной температуры в соответствии с программой регулирования;
- контроль положения жалюзи наружного воздуха приточных установок, воздушных заслонок в помещениях;
- контроль засорения воздушного фильтра;
- контроль температуры теплоносителя возвращаемой из водяного теплообменника;
- контроль положения ключа режима работы оборудования (ручной/ автоматический);
- контроль состояния циркуляционных насосов, вентиляторов, частотных приводов электродвигателей (работа/авария); контроль положения регулирующих и отсечных клапанов (водяных и воздушных) по сигналу обратной связи с электроприводов или концевым выключателям;
- контроль работы и автоматическое поддержание заданного напора на вентиляторах с частотным регулированием (для систем вентиляции автостоянки)
- по датчикам давления воздуха;
- автоматический перевод приточно-вытяжных установок на режим энергосбережения («Ночь») по параметрам приточного воздуха (температура) по временному расписанию;
- автоматический перевод вентиляторов установок на режим «Ночь» по воздухопроизводительности (снижение воздухообмена) по временному расписанию;
- дистанционное задание параметров температуры воздуха, режимов работы установок (зима/ лето/ день/ ночь/ автоматическая смена режима) с АРМ диспетчера.
- технический учет времени наработки оборудованием;
- автоматическое отключение установок общеобменной вентиляции по сигналам от станции пожарной сигнализации в режиме «Пожар»;
- получение от станции пожарной сигнализации информации о положении огнезадерживающих клапанов (открыт/закрыт);
- отображение на АРМ диспетчера всех контролируемых параметров, положения исполнительных механизмов, режимов работы вентагрегатов.
Для каждой установки аварией устройств является: отсутствие обратного сигнала с контакторов, при подаче команды на их включение, или наличие сигнала аварии от: автоматических выключателей устройств (вентиляторов, насосов), комплектной автоматики устройств (преобразователей частоты).
Предусмотрен контроль и отработка следующих аварийных, нештатных ситуаций:
- обрыв ремня вентилятора: по датчику перепада давления. При наличии данного сигнала в течение одной минуты установка будет отключена;
- неисправность заслонки наружного воздуха, по отсутствию сигнала с концевого выключателя электропривода;
- загрязнение фильтра, по датчику перепада давления;
- опасность размораживания теплообменника нагревателя: по сигналу термостата защиты от замораживания или датчика температуры обратного теплоносителя. Приточная установка отключается, закрывается заслонка наружного воздуха, клапан теплообменника открывается на 100%, циркуляционный насос продолжает работать;
- отключение автоматического режима работы на шкафу электропитания. После возврата установки в автоматический режим осуществляется автоматический запуск;
- отсутствие электропитания силовых щитов и щитов автоматики вентиляции;
- отключение электропитания вентиляторов по сигналу «Пожар».
Для двигателей насосов и вентиляторов обеспечивается технический учет времени наработки. Система автоматизации строиться с использованием оборудования Trend by Honeywell. Передача информации на верхний уровень в раздел АСУД на программное обеспечение MASTERSCADA предусматривается по открытому протоколу Bacnet-IP. Все контроллеры, используемые в проекте, связаны между собой в обособленную подсеть Ethernet. Данная подсеть подключается от маршрутизаторам системы АСУД
Реализация

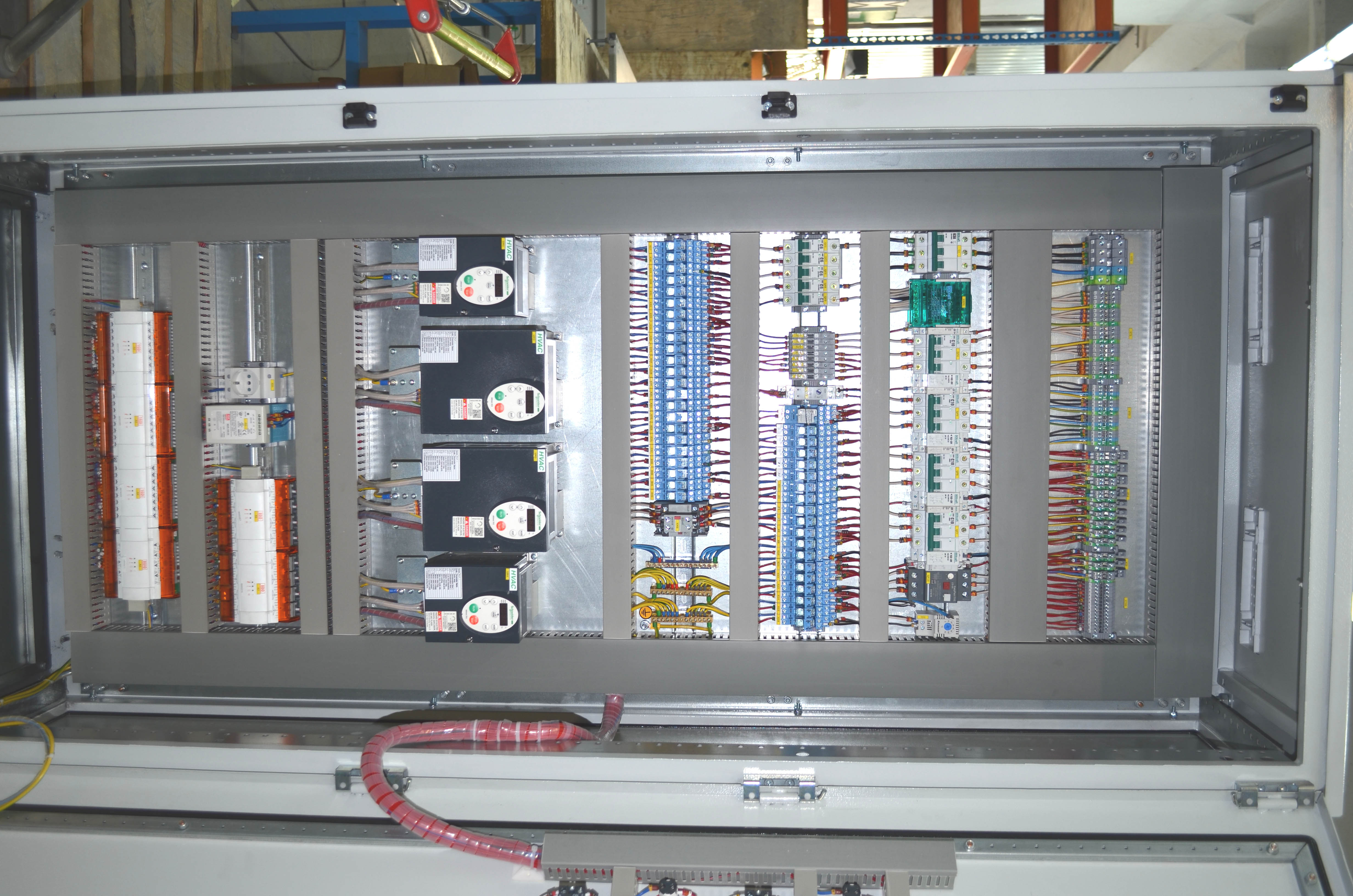

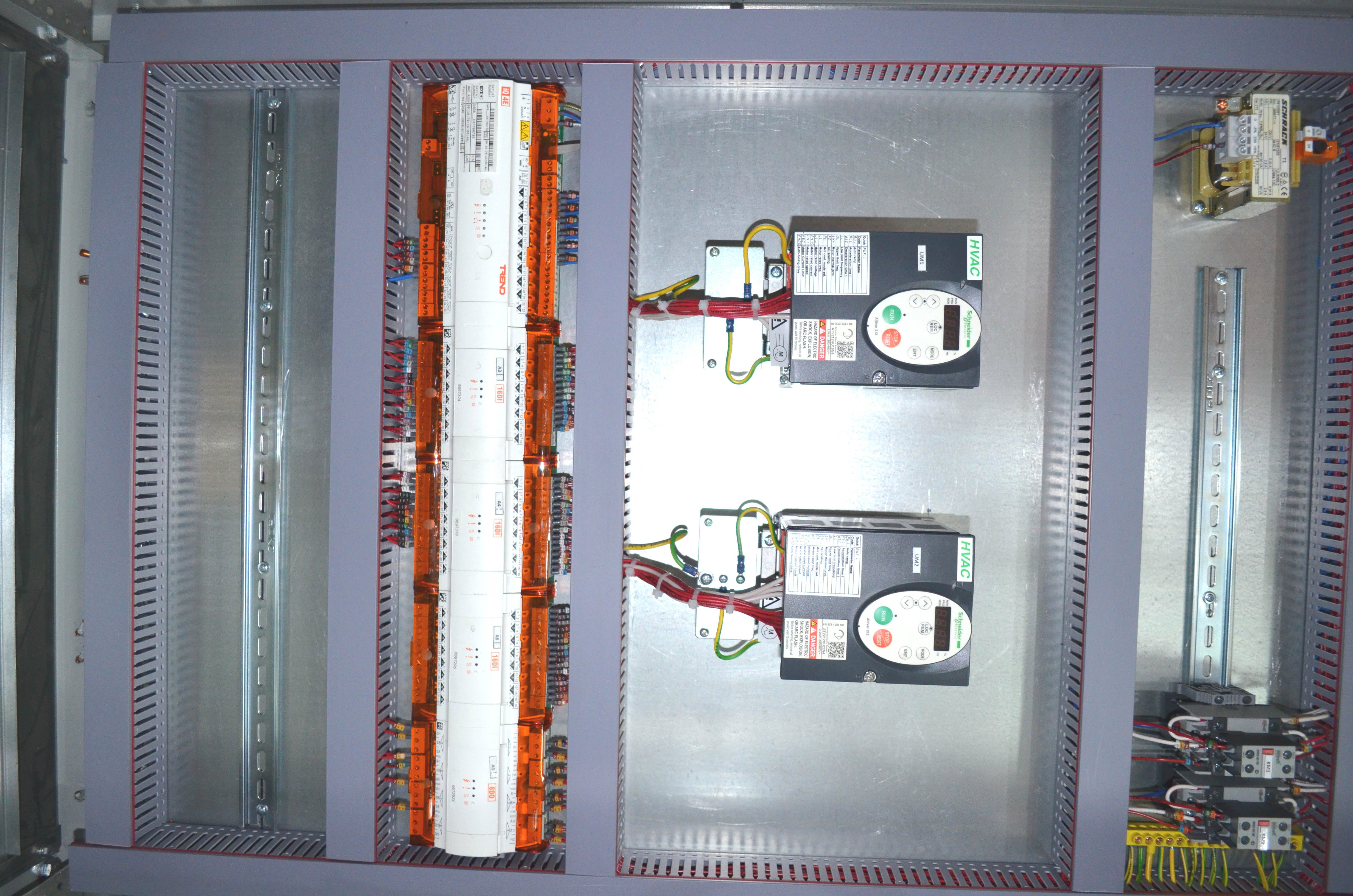

Проект построен на базе контроллеровTREND. На стадии изготовления щитов совместно с Заказчиком была произведена оптимизация комплектующих, входящих в состав проекта, для удовлетворения готовых изделий всем требованиям Заказчика. В итоге по данному проекту мы изготовили 20 напольных щитов и 44 навесных щитах. Проект реализован на следующем оборудовании:
- Автоматические выключатели – Dekraft by Schneider Electric;
- Корпуса– Россия;
- Пускорегулирующее оборудование Dekraft by;
- Промежуточные реле – Finder;
- Клеммы – Klemsan;
- Контроллеры – Trend by Honeywell.
- Частотные преобразователи Schneider Electric;
